เฟอร์นิเจอร์แผงถือเป็นโครงสร้างประกอบที่สำคัญที่สุดประเภทหนึ่ง โดยพื้นฐานแล้ว "โครงสร้างประกอบ" ของเฟอร์นิเจอร์หมายถึงโครงสร้างข้อต่อเฉพาะที่ใช้เชื่อมต่อส่วนประกอบต่างๆ ลักษณะเฉพาะของผลิตภัณฑ์ดังกล่าวคือการผสมผสานระหว่างส่วนประกอบ (ที่ได้มาตรฐาน) และอินเทอร์เฟซ (ฮาร์ดแวร์) "ระบบ 32 มม." ทำหน้าที่เป็นพื้นฐานพื้นฐานสำหรับการออกแบบและการก่อสร้างเฟอร์นิเจอร์แผง
ตู้-เฟอร์นิเจอร์สไตล์-ไม่ว่าจะเป็นตู้เสื้อผ้า ตู้ครัว ตู้หนังสือ หรือส่วนที่คล้ายกัน-ถูกสร้างขึ้นโดยการประกอบส่วนประกอบต่างๆ (เช่น แผงด้านบน แผงด้านล่าง/ฐาน แผงด้านข้าง ชั้นวาง แผงด้านหลัง ลิ้นชัก และประตู) โดยใช้วิธีการต่อเฉพาะที่หลากหลาย บทความนี้เน้นที่โครงสร้างข้อต่อที่เชื่อมต่อแผงด้านข้างกับแผงด้านบนเป็นหลัก
1. ในเฟอร์นิเจอร์สไตล์ตู้- แผงแนวนอนด้านบนสุดซึ่ง*อยู่เหนือ* แนวสายตาเฉลี่ย (โดยทั่วไปกำหนดภายในประเทศไว้ที่ 1600 มม.) ถูกกำหนดให้เป็น "แผงด้านบน" แผงแนวนอนใดๆ ที่อยู่ *ต่ำกว่า* แนวสายตานี้จะถูกกำหนดให้เป็น "แผงหน้าปัด"
2. มีการกำหนดค่าหลักสองรูปแบบสำหรับการต่อแผงด้านบน (หรือแผงด้านหน้า) เข้ากับแผงด้านข้าง: รูปแบบหนึ่งเกี่ยวข้องกับการติดตั้งแผงแนวนอน *บนยอด* แผงด้านข้างทั้งสอง (เรียกว่า "ด้านบน-ด้านบน-ด้านข้าง" หรือ *mian-gai-pang*) และอีกรูปแบบหนึ่งเกี่ยวข้องกับการติดตั้งแผงแนวนอน *ระหว่าง* แผงด้านข้างทั้งสอง (เรียกว่า "ด้านข้าง-ห่อหุ้ม-ด้านบน" หรือ *ปัง-เปา-เมียน*)
3. แผงด้านข้างเป็นส่วนประกอบที่สำคัญที่สุดชิ้นเดียวในเฟอร์นิเจอร์แผง มันทำหน้าที่เป็นแกนหลักของ "ระบบ 32 มม." ในเฟอร์นิเจอร์แผง-และโดยเฉพาะอย่างยิ่งใน-รูปแบบตู้-ส่วนประกอบและฮาร์ดแวร์อื่นๆ ทุกส่วนจะเชื่อมโยงโดยตรงกับแผงด้านข้าง
"ระบบ 32 มม."
นี่คือระบบโครงสร้างและการผลิตสำหรับการก่อสร้างเฟอร์นิเจอร์ที่ใช้ 32 มม. เป็นหน่วยโมดูลาร์พื้นฐาน (หรือ *โมดูลัส*) สร้างเฟอร์นิเจอร์ผ่านชุด "อินเทอร์เฟซ" แบบโมดูลาร์และเป็นมาตรฐาน
ระบบได้มาจากระยะห่างระหว่างดอกสว่านบนเครื่องคว้านหลาย- ระยะห่างจากศูนย์กลาง-ถึง-ระหว่างเฟืองตาข่ายที่ขับเคลื่อนดอกสว่านเหล่านี้โดยทั่วไปจะต้องไม่ต่ำกว่า 30 มม. ค่านี้จะถูกปัดเศษขึ้นเป็นจำนวนเต็มที่สะดวกที่ใกล้ที่สุด-32 มม. ซึ่งก็เป็นผลคูณของ 2 เช่นกัน ดังนั้นจึงให้ความยืดหยุ่นและความอเนกประสงค์เป็นพิเศษ
สิ่งสำคัญคือต้องทราบว่าขนาด *ทั้งหมด* ในเฟอร์นิเจอร์ชิ้นหนึ่งไม่จำเป็นต้องคูณด้วย 32 มม. ทุกประการ แต่ระยะห่าง 32 มม. ใช้กับระยะห่างระหว่าง *ตำแหน่งรู* ที่ต้องการการเจาะเป็นหลัก โดยทั่วไปตำแหน่งรูเหล่านี้จะถูกแบ่งออกเป็นสองประเภท: "รูโครงสร้าง" และ "รูของระบบ"
"รูระบบ" จัดเรียงเป็นคอลัมน์แนวตั้งสองคอลัมน์ทอดยาวไปตามด้านในของแผงด้านข้าง โดยทั่วไป แต่ละรูจะมีเส้นผ่านศูนย์กลาง 5 มม. โดยมีระยะห่างจากศูนย์กลาง-ถึง-ตรงกลางที่แม่นยำ 32 มม. ระหว่างรูที่อยู่ติดกัน และความลึกมาตรฐาน 13 มม.
ในทางกลับกัน "รูโครงสร้าง" จะอยู่ตามแนวแกนนอน ระยะทางที่กำหนดจากขอบด้านบนของแผงถึงแถวแรกของรูโครงสร้าง-รวมถึงเส้นผ่านศูนย์กลางของรูเหล่านั้น-ถูกกำหนดโดยการกำหนดค่าโครงสร้างเฉพาะของส่วนประกอบแผงและอุปกรณ์ฮาร์ดแวร์เฉพาะที่เลือกไว้สำหรับการใช้งาน โดยทั่วไป รูโครงสร้างจะเจาะรูในเส้นผ่านศูนย์กลางมาตรฐาน 5 มม. 8 มม. 10 มม. 15 มม. หรือ 25 มม. รูปแบบนี้ได้กลายเป็นมาตรฐานหลักในการผลิตเฟอร์นิเจอร์ของยุโรป ใช้สำหรับการติดตั้งแผ่นยึดบานพับ รางลิ้นชัก ชั้นวางของ และส่วนประกอบที่คล้ายกัน
“การจัดแนวเดือยพิน”

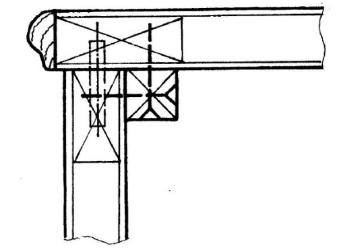

(1) แปไม้ + สกรูหรือสลักเกลียว
วิธีนี้ช่วยให้สามารถประกอบและถอดชิ้นส่วนซ้ำได้ ประหยัดและใช้งานได้จริง แม้ว่ารูปลักษณ์ที่สวยงามของแผงด้านบนจะลดลงก็ตาม

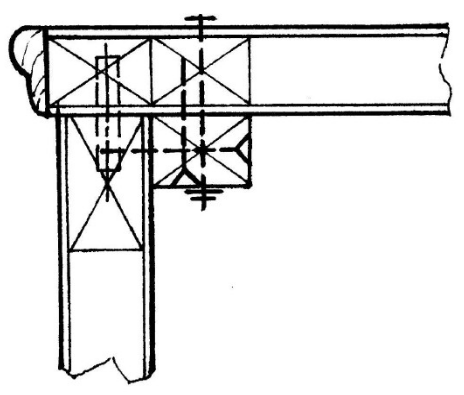

(2) แปไม้ + เครื่องเชื่อมสกรู
ประหยัดและน่าพึงพอใจ อย่างไรก็ตาม ไม่เหมาะสำหรับการประกอบและถอดชิ้นส่วนบ่อยครั้ง และไม่แนะนำสำหรับตู้ที่มีประตูกระจกหรือแบบเปิด{0}}ด้านหน้า
(3) วงเล็บเหลี่ยม + สกรูต่อไม้
ประหยัดและน่าพึงพอใจ อย่างไรก็ตาม ไม่เหมาะสำหรับการประกอบและถอดชิ้นส่วนบ่อยครั้ง และไม่แนะนำสำหรับตู้ที่มีประตูกระจกหรือแบบเปิด{0}}ด้านหน้า
(4) สกรูกลวง + ข้อต่อน๊อต
เนื่องจากสกรูกลวงทำหน้าที่สองอย่างทั้งการจัดตำแหน่งและการเชื่อมต่อ จึงไม่จำเป็นต้องแยกเดือยพินสำหรับการวางตำแหน่ง ช่วยให้สามารถประกอบและถอดชิ้นส่วนได้หลายครั้ง แม้ว่าจะทำให้รูปลักษณ์ที่สวยงามของแผงด้านข้าง (หรือด้านบน) ลดลงก็ตาม
(5) น็อตทรงกระบอก + ข้อต่อน๊อต
เหมาะอย่างยิ่ง-สำหรับการติดเฟอร์นิเจอร์ที่สร้างจากพาร์ติเคิลบอร์ดหรือไฟเบอร์บอร์ด มีการประกอบและถอดชิ้นส่วนที่สะดวกและเชื่อถือได้ ทำให้เป็นวิธีที่ใช้กันอย่างแพร่หลาย
